Características de diagrama de causa y efecto: guía completa y ejemplos prácticos
Características de diagrama de causa y efecto: guía completa y ejemplos prácticos
¿Qué es y cómo usar un diagrama de causa y efecto para resolver problemas?
Introducción al diagrama de causa y efecto
¿Alguna vez te has enfrentado a un problema complicado y no sabías por dónde empezar para encontrar la raíz? Si es así, el diagrama de causa y efecto, también conocido como diagrama de Ishikawa o espina de pescado, puede ser tu mejor aliado. Este método visual te ayuda a desmenuzar un problema complejo en partes más pequeñas y entender qué factores están realmente influyendo en la situación. Imagina que tienes un rompecabezas gigante; el diagrama te ayuda a identificar cada pieza para que puedas armarlo correctamente.
Pero, ¿qué hace que este diagrama sea tan especial? En este artículo, te llevaré de la mano para descubrir sus características, cómo construirlo paso a paso y, por supuesto, ejemplos prácticos que puedes aplicar desde ya en tu vida profesional o personal.
¿Qué es un diagrama de causa y efecto?

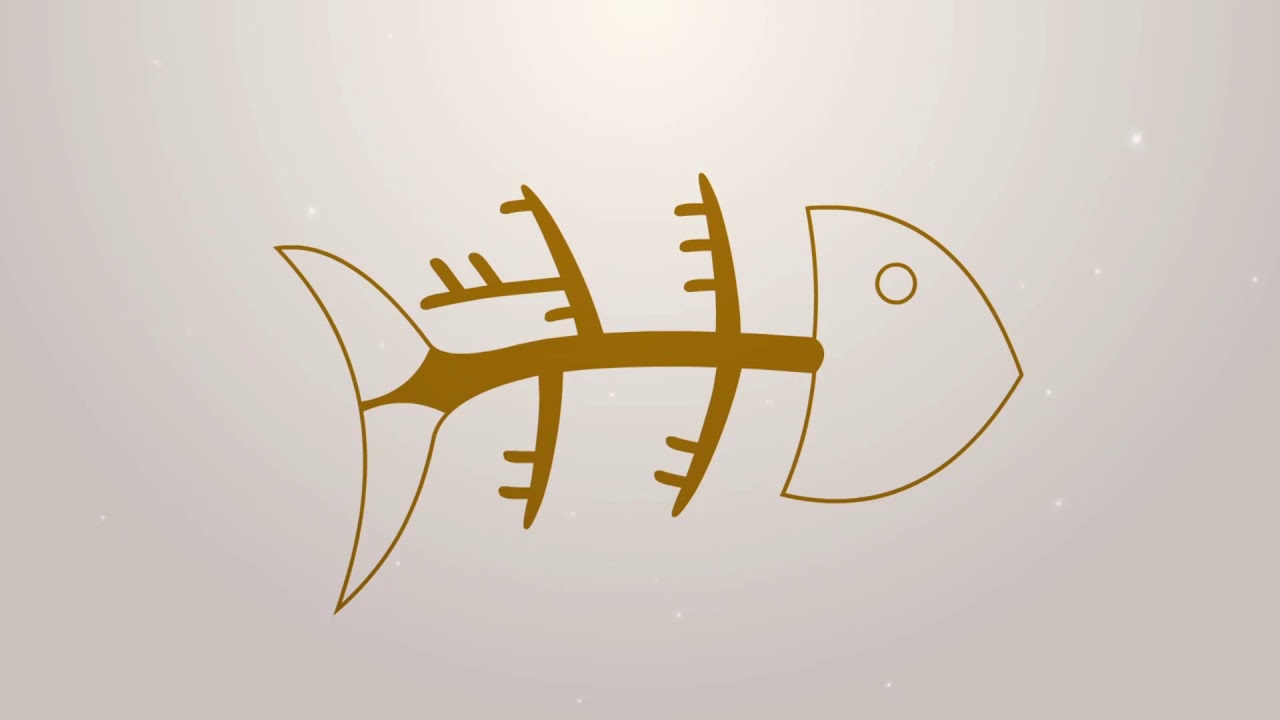

En esencia, un diagrama de causa y efecto es una herramienta gráfica que muestra la relación entre un problema (efecto) y las posibles causas que lo generan. Su estructura se asemeja a la espina de un pescado, donde la cabeza representa el problema y las espinas son las categorías o causas principales.
¿Por qué usarlo? Porque muchas veces, cuando enfrentamos un problema, tendemos a pensar en soluciones rápidas sin entender el verdadero origen. Este diagrama nos obliga a profundizar, a explorar todas las posibilidades y a visualizar el escenario completo.
Características principales del diagrama de causa y efecto
1. Visual y estructurado
Una de las grandes ventajas es que es muy visual. En lugar de listas interminables o notas dispersas, aquí tienes un esquema claro que organiza la información de forma lógica. La estructura en forma de espina facilita identificar rápidamente las causas y subcausas.
2. Fomenta el pensamiento crítico y colaborativo
Este diagrama no es solo para hacerlo solo en tu escritorio. Es una herramienta fantástica para reuniones en equipo, donde cada participante aporta ideas. Al poner todo en el diagrama, se promueve el análisis crítico y se evitan suposiciones infundadas.
3. Flexible y adaptable
No importa si el problema es en producción, en ventas, en relaciones personales o en cualquier otro ámbito. El diagrama se puede adaptar a cualquier situación, lo que lo convierte en una herramienta universal para el análisis de problemas.
4. Detallado y específico
Al desglosar las causas en categorías y subcategorías, permite identificar con precisión dónde se encuentran los puntos críticos. Esto facilita tomar decisiones informadas y enfocadas en resolver la raíz, no solo los síntomas.
¿Cuándo y por qué usar un diagrama de causa y efecto?
¿Tienes un problema que parece no tener solución? ¿Los síntomas son claros pero la causa es confusa? Aquí es cuando el diagrama brilla. Se usa comúnmente en control de calidad, gestión de proyectos y resolución de problemas, pero su uso va mucho más allá.
Por ejemplo, si tu equipo de trabajo está experimentando una baja en productividad, en lugar de culpar al azar, puedes crear un diagrama para explorar factores como procesos, personas, materiales, maquinaria, medio ambiente y métodos. Así, puedes ver qué áreas necesitan atención.
Cómo crear un diagrama de causa y efecto paso a paso
Paso 1: Define el problema
El primer paso es claro: escribe el problema en la “cabeza” del pescado. Sé específico y claro. En lugar de “baja calidad”, mejor “productos con defectos en el empaque”. Esto ayuda a enfocar el análisis.
Paso 2: Identifica las categorías principales
Las categorías varían según la industria, pero las más comunes son: Personas, Procesos, Materiales, Maquinaria, Medio Ambiente y Métodos. Estas serán las “espinas” principales del diagrama.
Paso 3: Lluvia de ideas para causas específicas
Ahora viene la parte divertida: pensar en todas las posibles causas que podrían estar afectando el problema. Por ejemplo, bajo la categoría “Maquinaria”, podrías tener “mantenimiento insuficiente” o “equipos obsoletos”. No descartes ninguna idea en esta etapa.
Paso 4: Detalla las subcausas
Profundiza aún más. Si la causa es “mantenimiento insuficiente”, ¿por qué sucede? ¿Falta de personal? ¿Falta de presupuesto? Este nivel de detalle te ayuda a encontrar soluciones precisas.
Paso 5: Analiza y prioriza
Una vez completado el diagrama, revisa cada causa y subcausa. ¿Cuáles son las más probables o tienen mayor impacto? Aquí puedes usar técnicas como votación en equipo o análisis de datos para priorizar.
Ejemplos prácticos de diagrama de causa y efecto
Ejemplo 1: Problema en una línea de producción
Supongamos que una fábrica detecta que un producto tiene fallas frecuentes. El equipo crea un diagrama donde las categorías son: maquinaria, materiales, métodos, personal, medio ambiente y medición. Bajo maquinaria, encuentran que una máquina está desalineada; en materiales, que algunos insumos tienen variabilidad; en métodos, que no hay un estándar claro para el proceso. Este análisis permite atacar los puntos débiles y reducir los defectos.
Ejemplo 2: Baja satisfacción del cliente en un restaurante
El gerente nota quejas constantes sobre el servicio. El diagrama ayuda a desglosar causas en categorías como personal (falta de capacitación), procesos (tiempo de espera), ambiente (ruidos), y productos (calidad de ingredientes). Al identificar que la capacitación es deficiente, pueden diseñar un plan de formación para mejorar la experiencia.
Consejos para sacar el máximo provecho al diagrama
Involucra a todo el equipo
Recuerda que la diversidad de opiniones enriquece el análisis. Más ojos ven más causas.
No te quedes en la superficie
Insiste en profundizar hasta encontrar las causas raíz, no solo las evidentes.
Usa datos cuando sea posible
Complementa el diagrama con información cuantitativa para validar hipótesis.
Actualiza el diagrama
Los problemas evolucionan, y tu análisis también debe hacerlo. Revisa y ajusta según avances.
¿Qué beneficios obtienes al usar esta herramienta?
Además de organizar el pensamiento y facilitar la comunicación, el diagrama de causa y efecto impulsa soluciones efectivas y duraderas. Es como tener un mapa en medio de una tormenta, que te guía para evitar caminos equivocados y encontrar la salida más rápida y segura.
Preguntas frecuentes
¿Se puede usar el diagrama de causa y efecto para problemas personales?
¡Claro que sí! Aunque es popular en entornos laborales, también es útil para analizar situaciones personales complejas, como conflictos familiares o decisiones importantes.
¿Cuántas causas debo incluir en el diagrama?
No hay un número fijo, pero lo importante es ser lo suficientemente exhaustivo para cubrir todas las áreas relevantes sin caer en la sobrecarga de información.
¿Qué hago si no encuentro la causa raíz con el diagrama?
El diagrama es solo una herramienta para facilitar el análisis. Si no encuentras la causa raíz, considera complementar con otras técnicas como el análisis de los 5 porqués o diagramas de flujo.
¿Es necesario tener experiencia para hacer un diagrama de causa y efecto?
No, es muy sencillo y accesible. Lo importante es ser honesto y abierto a explorar todas las posibilidades sin prejuicios.
En resumen, el diagrama de causa y efecto es una herramienta poderosa que, con un poco de práctica, puede transformar la forma en que enfrentas y resuelves problemas. ¿Te animas a probarlo en tu próxima dificultad?
